Etiqueta RFID mini de PCB para metal para Rastreo de Herramientas
- 100 piezas
- PD05-1
- Negro ( Blanco,Rojo,Verde,Azul..)
- FR4(PCB)
- diámetro 5mm
Etiqueta RFID mini de PCB para metal para rastreo de herramientas metálicas con UHF, IP68, memoria EPC programable y montaje adhesivo compacto.
Etiqueta RFID PCB Mini On-Metal para Activos Metálicos Compactos
Esta Etiqueta RFID PCB On-Metal mini está diseñada para herramientas metálicas compactas, componentes de maquinaria y pequeños activos industriales donde las etiquetas RFID convencionales pueden resultar demasiado grandes. Con una estructura PCB de 5 mm de diámetro, funcionamiento UHF 865–928 MHz y memoria EPC programable por el usuario, permite a los equipos de mantenimiento identificar pequeños objetos metálicos durante procesos de control de herramientas, inventario de activos y mantenimiento de equipos. El cuerpo PCB de FR4, el montaje adhesivo y la protección IP68 la hacen adecuada para superficies metálicas en entornos industriales exigentes.
Para proyectos que requieren una identificación más amplia de activos metálicos, esta etiqueta compacta puede combinarse con otras Etiquetas RFID On-Metal y utilizarse con los lectores RFID adecuados según la distancia de lectura, el espacio de instalación y los requisitos de frecuencia regional.
Especificaciones Técnicas para Rastreo Industrial de Herramientas
| Tamaño | Diámetro 5 mm |
| Grosor | 4,0 mm con saliente IC |
| Material | PCB FR4 |
| Color | Negro, con blanco, rojo, verde, azul y otros colores disponibles |
| Método de Montaje | Adhesivo |
| Peso | 0,5 g |
| Protocolo de Interfaz Aérea | EPC Global Gen2, ISO/IEC 18000-6C |
| Frecuencia de Operación | UE 865–868 MHz / EE. UU. 902–928 MHz |
| Tipo de IC | Alien Higgs-3 |
| Memoria | EPC 96 bits hasta 480 bits, USER 512 bits, TID 64 bits |
| Ciclos de Escritura | 100.000 veces |
| Funcionalidad | Lectura/escritura |
| Retención de Datos | 50 años |
| Superficie Aplicable | Superficies metálicas |
| Distancia de Lectura con Lector Fijo | Hasta 1,0 m sobre metal a US 902–928 MHz; hasta 0,8 m sobre metal a UE 865–869 MHz |
| Distancia de Lectura con Lector Portátil | Hasta 0,6 m sobre metal a US 902–928 MHz; hasta 0,4 m sobre metal a UE 865–869 MHz |
| Garantía | 1 año |
| Grado IP | IP68 |
| Temperatura de Almacenamiento | -20 ～ +150℃ |
| Temperatura de Funcionamiento | -20 ～ +100℃ |
| Certificaciones | Aprobado por REACH, aprobado por RoHS, aprobado por CE |

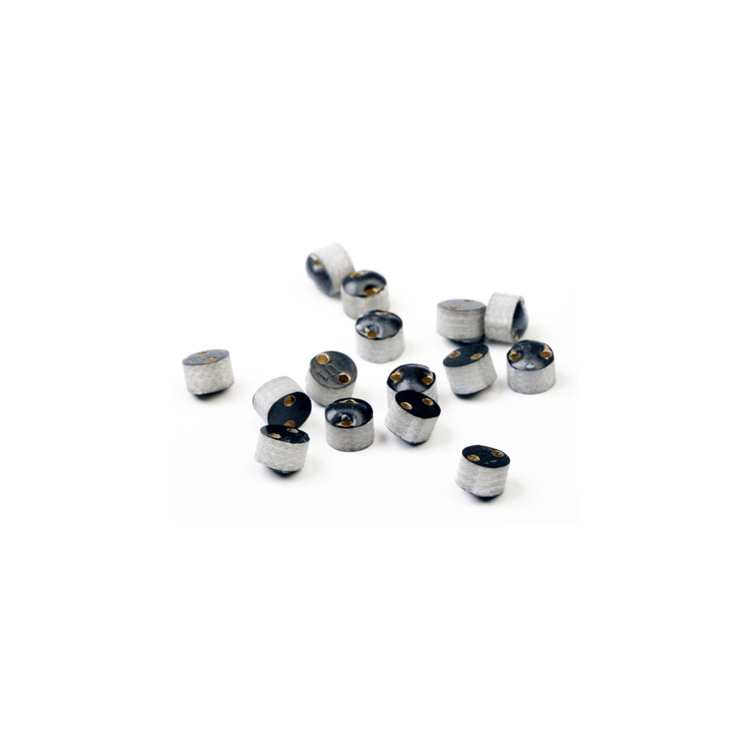

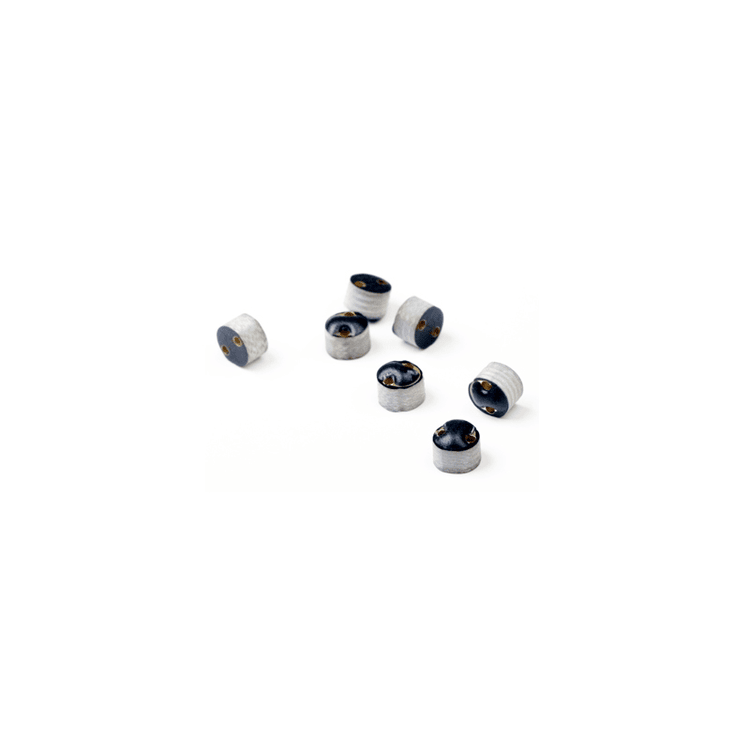

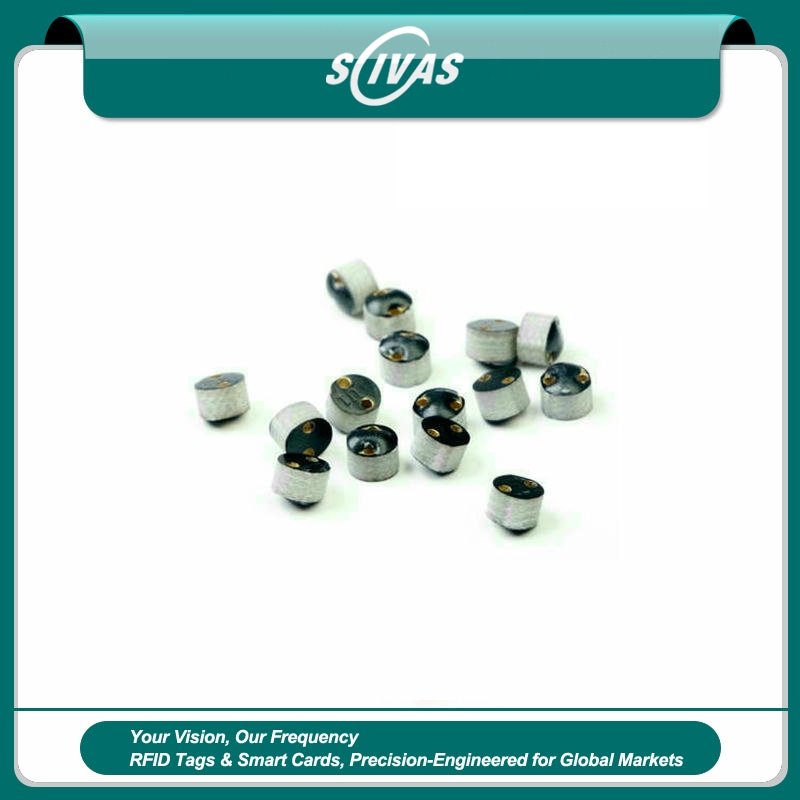

Imagen del Producto
Etiqueta RFID PCB Mini On-Metal para Rastreo de Herramientas: Descripción del Producto
La Etiqueta RFID PCB Mini On-Metal permite el rastreo UHF de herramientas sobre superficies metálicas gracias a su protección IP68, memoria EPC programable y montaje adhesivo para activos compactos.
Este producto es una etiqueta RFID On-Metal desarrollada para control de herramientas y trazabilidad de mantenimiento, dentro de la gama de Etiquetas RFID PCB On-Metal. Esta versión resulta especialmente adecuada cuando se necesita instalar identificación RFID en activos metálicos. La configuración final debe seleccionarse según el lector, sistema, instalación y entorno operativo real.
Sus principales aplicaciones incluyen etiqueta RFID PCB sobre metal, RFID compacto para herramientas, seguimiento de activos industriales y etiquetas para equipos metálicos, con una configuración detallada según los requisitos del proyecto.
Ventajas Principales
Utiliza una estructura diseñada para reducir los problemas de rendimiento que pueden presentar las etiquetas RFID convencionales cerca del metal.
Permite la identificación duradera de herramientas, equipos, contenedores, estanterías y otros activos metálicos.
Ofrece opciones de montaje adecuadas para entornos industriales donde las etiquetas adhesivas comunes pueden no ser suficientes.
Aplicaciones Habituales
Este producto puede utilizarse en:
Seguimiento de herramientas, moldes, maquinaria y activos de mantenimiento.
Estanterías de almacén, elementos de transporte reutilizables, contenedores y equipos retornables.
Proyectos de fabricación, logística, gestión de activos IT, inspección y trazabilidad industrial.
Selección y Personalización
Antes de solicitar cotización o muestras, confirme los siguientes detalles del proyecto:
Frecuencia, protocolo, chip, dimensiones de la etiqueta y distancia de lectura esperada.
Tipo de metal, posición de montaje, espacio disponible y orientación.
Método de instalación mediante adhesivo, tornillo, remache, integración u otro sistema.
Requisitos de temperatura, impactos, humedad, productos químicos y exposición exterior.
Preguntas Frecuentes
¿Por qué se necesita una etiqueta RFID On-Metal?
El metal puede alterar o reflejar la energía RF y reducir el rendimiento de una etiqueta RFID convencional. El diseño On-Metal está pensado para instalarse sobre activos metálicos, aunque la distancia final de lectura depende del modelo de etiqueta, potencia del lector, ubicación de antena, orientación y entorno de instalación.
¿Puede personalizarse este producto para un proyecto?
Las opciones disponibles dependen del modelo seleccionado. Comparta la cantidad requerida, plataforma técnica, necesidades de numeración o diseño y entorno de aplicación para confirmar la configuración adecuada antes de la producción.
Solicite una Recomendación Específica para su Proyecto
Para obtener una recomendación y cotización más precisa, proporcione la aplicación, cantidad requerida, lector o sistema compatible, dimensiones preferidas, superficie de instalación, entorno operativo, necesidades de personalización y destino de entrega. Se recomienda realizar pruebas con muestras cuando la distancia de lectura, compatibilidad del software o resistencia ambiental sean factores críticos.
Lista de etiquetas RFID de PCB para superficies metálicas
Nota: Los alcances de lectura indicados en la siguiente tabla pueden diferir considerablemente del rendimiento real debido a las variaciones en los entornos de prueba. Realice siempre pruebas prácticas para obtener resultados precisos.
| Modelo | Chip | Dimensiones | Alcance de lectura |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
