Marcadores RFID autonivelantes para redes enterradas

El marcador electrónico subterráneo esférico ED1500 de 83 KHz para la localización de gasoductos está disponible en dos modelos: con ID y sin ID. Consta de una carcasa sellada que contiene una antena pasiva, formada por un circuito resonante de baja frecuencia ajustado a una frecuencia específica. La versión con ID incorpora un chip de identificación.

ED1500: sistema de marcadores electrónicos subterráneos EMS para gasoductos y oleoductos, con marcadores esféricos pasivos de alcance ampliado

1. DESCRIPCIÓN DEL PRODUCTO
La bobina de inducción del marcador esférico de la serie ED1500 permanece suspendida en el líquido anticongelante del interior de la esfera. Independientemente de cómo ruede el marcador, la bobina se mantiene en posición horizontal y orientada hacia arriba, lo que favorece una localización precisa. Durante la instalación no es necesario controlar la orientación exacta de la esfera, por lo que se simplifica el trabajo de colocación.

El marcador esférico ED1500 está diseñado y fabricado conforme a las frecuencias normalizadas internacionalmente y es compatible, en el modo sin ID, con localizadores de marcadores electrónicos que utilicen dichas frecuencias. El ED1500 también puede incorporar chips RFID con modulación ASK o FSK para funcionar como marcador electrónico de información. Mediante el número de identificación almacenado en el marcador, el personal de detección en superficie puede confirmar que la señal corresponde al punto previamente enterrado, en lugar de confundirla con una interferencia o con un marcador instalado por otra entidad. En los modelos con ID, el número puede utilizarse para consultar en una base de datos en la nube la información asociada al elemento identificado, como el tipo, las especificaciones y las fotografías tomadas antes del relleno. De este modo, es posible gestionar visualmente las tuberías y otras instalaciones subterráneas.

El modelo ED1500-ID-RW, equipado con un chip RFID FSK, también permite escribir directamente en el chip interno información básica, como el tipo de marcador y las especificaciones, utilizando el localizador ED8000 versión V400 antes de cubrirlo con tierra. Esta función proporciona una alternativa de gestión más directa en zonas remotas con cobertura inalámbrica limitada o en proyectos donde no se permite cargar información de los activos en la nube por motivos de seguridad.

2. APLICACIONES

El ED1500 puede instalarse a intervalos determinados a lo largo del recorrido, en cambios de dirección y en puntos relevantes, como conexiones, válvulas, tapas de registro y derivaciones en T. Según la importancia y el presupuesto del proyecto, la separación entre marcadores puede variar desde unos pocos metros hasta varias decenas de metros. Como referencia, suele utilizarse una distancia de 10 a 20 metros.

·   Trazado de tuberías

·   Tuberías no metálicas

·   Diferentes tipos de válvulas

·   Contadores

·   Puntos de cruce

·   Derivaciones en T

·   Cambios de profundidad

·   Dispositivos reductores de presión

·   Sistemas de protección catódica

·   Puntos de control de presión

·   Conexiones de reserva enterradas

·   Codos de tubería

·   Cambios de diámetro

·   Pozos de agua

·   Tapas y registros

·   Puntos de mantenimiento

3. CARACTERÍSTICAS

4. Descripción de los modelos

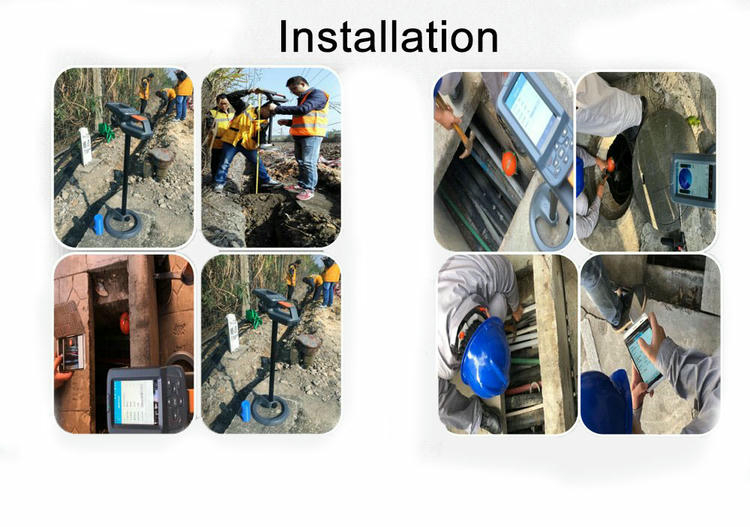

5. Instalación del marcador

· Coloque el marcador directamente sobre un cable no metálico.

· Cuando se instale sobre un cable con componentes metálicos, incluidos cables apantallados y coaxiales, coloque al menos 4 pulgadas (10 cm) de tierra de relleno entre el cable y el marcador.

Marcadores RFID para localizar servicios enterrados

El SCIVAS ED1500 es un marcador esférico para la localización de servicios subterráneos, desarrollado para empresas de servicios públicos, contratistas de tuberías y equipos de mantenimiento que necesitan marcadores RFID fiables para redes enterradas. En lugar de depender exclusivamente de planos de superficie o cintas de señalización, el marcador crea un punto detectable bajo tierra que permite regresar a la posición correcta después del relleno de una zanja, la repavimentación o la modificación del trazado. Puede utilizarse en gasoductos, oleoductos, tuberías no metálicas, válvulas, contadores, derivaciones en T, codos, puntos de control de presión, pozos de agua, tapas, conexiones de reserva y otros activos enterrados que deban localizarse con precisión a largo plazo.

Marcadores RFID subterráneos autonivelantes

El ED1500 utiliza una carcasa esférica con una bobina de inducción suspendida en líquido anticongelante. Aunque la esfera ruede ligeramente mientras se añade la tierra de relleno, la bobina permanece horizontal y orientada hacia arriba. Esta estructura autonivelante reduce la dependencia de la posición del marcador durante la instalación y ayuda al localizador a recibir una señal más uniforme en futuras inspecciones. En proyectos con numerosas zanjas o condiciones irregulares de relleno, resulta más práctica que los marcadores que deben colocarse cuidadosamente en una orientación determinada.

Se trata de un marcador RFID pasivo de baja frecuencia para servicios enterrados. Al no utilizar batería, los equipos de mantenimiento no tienen que prever su sustitución después de cubrir el marcador. El modelo sin ID permite localizar la señal mediante las frecuencias normalizadas de los sistemas de marcadores electrónicos, mientras que las versiones con ID incorporan identificación digital para distinguir cada punto enterrado. Al escanear el trazado, el operario puede verificar que la señal pertenece al marcador previsto y no a una instalación cercana o a un dispositivo colocado por otra empresa.

Versiones sin ID, de lectura y de lectura-escritura

SCIVAS puede suministrar el ED1500-XR sin ID, el ED1500-ID-R con identificación de solo lectura y el ED1500-ID-RW con capacidad de lectura y escritura. La versión ID-R proporciona un número único que puede vincularse a registros del proyecto, planos del trazado, fotografías de la obra o información del activo almacenada en la nube. La versión ID-RW permite escribir en el marcador datos básicos, como el tipo de objeto y sus especificaciones, antes de enterrarlo mediante un localizador compatible. Estos marcadores para servicios subterráneos resultan especialmente útiles en zonas remotas con cobertura inalámbrica deficiente o en proyectos donde la información de los activos no puede cargarse en sistemas externos por motivos de seguridad.

Se ofrecen varias frecuencias para diferenciar las redes subterráneas: 83 KHz o 87 KHz para gas, 169,8 KHz para electricidad, 145,7 KHz para agua, 121,6 KHz para saneamiento, 101,4 KHz para telecomunicaciones, 77 KHz para televisión por cable y opciones de uso general de 133,3 KHz o 66,35 KHz. Esta separación de frecuencias ayuda a los contratistas a elaborar mapas de servicios más claros y reduce el riesgo de confundir diferentes instalaciones enterradas. Para compradores que también adquieren etiquetas RFID convencionales, el ED1500 pertenece a una categoría especializada en localización subterránea, no al etiquetado habitual de inventario.

Marcadores resistentes para rutas de servicios públicos

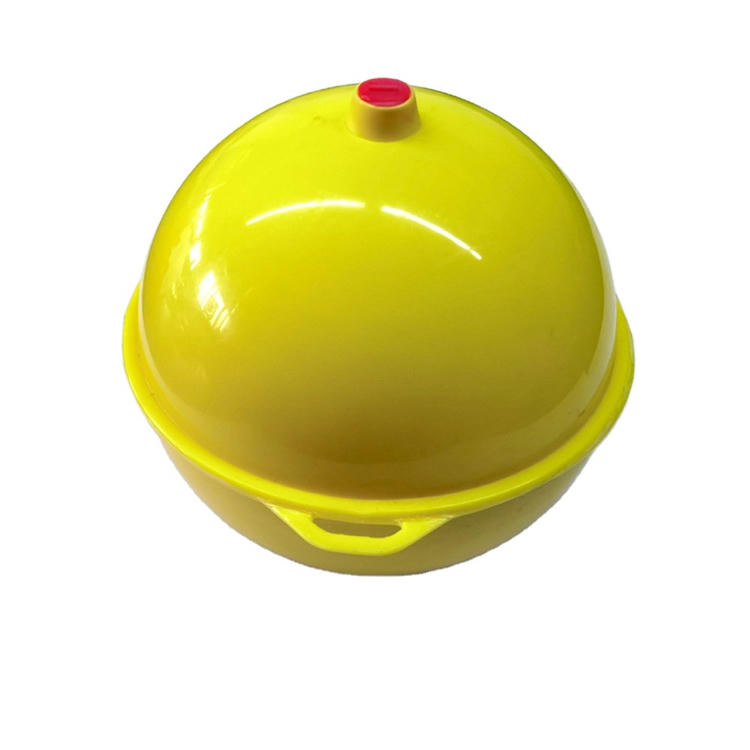

El ED1500 dispone de una carcasa esférica de 120 mm de diámetro, sin contar los orificios de sujeción, un peso aproximado de 0,35 kg ±10 % y protección IP68 contra el agua y el polvo. La carcasa está diseñada para entornos exteriores enterrados y para soportar la humedad, la presión del terreno y la manipulación en obra. Resiste una presión axial uniforme de 5 kN y una caída de aproximadamente 1,5 metros sobre hormigón. La temperatura de funcionamiento recomendada es de -20 °C a 50 °C y la temperatura de almacenamiento, de -20 °C a 70 °C. A diferencia de muchas etiquetas RFID resistentes destinadas a superficies, este marcador está optimizado para detectar posiciones bajo tierra y no para fijarse directamente a maquinaria.

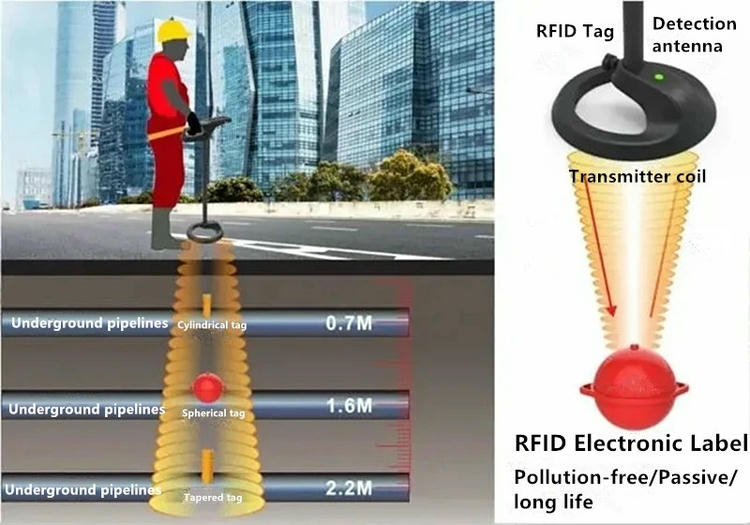

El rendimiento de detección depende del localizador, el tipo de suelo, la frecuencia y la profundidad de instalación. La profundidad habitual de detección sin ID es de aproximadamente 1,5 a 1,7 m. El modelo ID-R puede ofrecer una profundidad de lectura aproximada de 1,1 a 1,3 m, mientras que el modelo ID-RW puede alcanzar alrededor de 1,5 a 1,6 m. La profundidad de escritura suele situarse entre 0,3 y 0,5 m. Para obtener un rendimiento adecuado en campo, debe utilizarse una cobertura de tierra apropiada y mantenerse una separación mínima de 10 cm respecto a instalaciones metálicas, cables apantallados, piezas de acero u otras estructuras conductoras.

Puntos recomendados para instalar marcadores de tuberías

Los marcadores RFID para servicios enterrados suelen instalarse a intervalos planificados a lo largo del recorrido y en puntos críticos. La distancia puede variar desde unos pocos metros hasta varias decenas de metros según el riesgo, el presupuesto y los requisitos de inspección del proyecto, siendo habitual utilizar entre 10 y 20 metros como referencia práctica. Los puntos prioritarios incluyen cambios de dirección, variaciones de profundidad, válvulas, contadores, derivaciones en T, cambios de diámetro, cruces, reductores de presión, sistemas de protección catódica, zonas de mantenimiento y tapas que puedan resultar difíciles de identificar después de finalizar la obra.

Para la detección, la versión sin ID puede utilizarse con el ED8000 o con localizadores de marcadores electrónicos EMS compatibles, mientras que las versiones con ID están diseñadas para los procesos de localización y lectura mediante ED8000. En un proyecto completo de identificación de activos, pueden combinarse lectores RFID portátiles, herramientas de bases de datos y registros de obra para localizar y verificar cada punto subterráneo. SCIVAS admite personalización para pedidos al por mayor en cuanto a color, frecuencia, selección de modelo y embalaje, facilitando la coordinación del suministro con el calendario real de instalación.

Preguntas frecuentes

¿Para qué se utilizan los marcadores RFID enterrados?

Se utilizan para señalizar activos subterráneos y permitir que los equipos de mantenimiento localicen el punto correcto después de una obra, el relleno de una zanja o la repavimentación de una carretera. El ED1500 es adecuado para redes de gas, petróleo, agua, telecomunicaciones, electricidad y saneamiento, especialmente en válvulas, derivaciones, curvas, cambios de profundidad, cruces, tapas y otros puntos importantes donde los planos por sí solos pueden no ofrecer suficiente precisión sobre el terreno.

¿Por qué el ED1500 tiene una estructura autonivelante?

La bobina interna permanece suspendida en líquido anticongelante, por lo que se mantiene horizontal y orientada hacia arriba aunque la esfera ruede durante la instalación. De este modo, no es necesario controlar con precisión su orientación al rellenar la zanja. Para contratistas que trabajan en trazados largos o terrenos irregulares, esta estructura mejora la uniformidad de la señal y reduce los errores de colocación.

¿Qué diferencias hay entre Non-ID, ID-R e ID-RW?

La versión Non-ID se utiliza para la localización electrónica básica mediante la frecuencia seleccionada. La versión ID-R añade un número de identificación único de solo lectura que puede vincularse a registros externos del activo. La versión ID-RW admite lectura y escritura limitada, de modo que el personal puede codificar información básica sobre el objeto antes de enterrarlo cuando los datos deban almacenarse localmente o el acceso inalámbrico sea limitado.

¿Qué frecuencias pueden configurarse para el marcador?

Las frecuencias disponibles incluyen 83 KHz o 87 KHz para gas, 169,8 KHz para electricidad, 145,7 KHz para agua, 121,6 KHz para saneamiento, 101,4 KHz para telecomunicaciones, 77 KHz para televisión por cable y opciones de uso general de 133,3 KHz o 66,35 KHz. La frecuencia seleccionada debe coincidir con el localizador y con la categoría de servicio utilizada en el proyecto.

¿A qué profundidad puede detectarse el marcador esférico?

En condiciones habituales, la profundidad de localización sin ID es de aproximadamente 1,5 a 1,7 metros. El modelo ID-R suele poder leerse a una profundidad de 1,1 a 1,3 metros, mientras que el modelo ID-RW puede alcanzar entre 1,5 y 1,6 metros. La distancia de escritura es menor y normalmente se sitúa entre 0,3 y 0,5 metros, según el localizador y las condiciones del terreno.

¿Puede instalarse cerca de tuberías o cables metálicos?

Puede utilizarse en trazados que incluyan instalaciones metálicas, pero debe respetarse la separación de instalación. Se recomienda mantener una distancia mínima aproximada de 10 cm respecto a cables metálicos, cables apantallados, cables coaxiales y otras estructuras conductoras. Una separación adecuada ayuda a reducir las interferencias y proporciona una respuesta más clara cuando el personal regresa al lugar para realizar tareas de mantenimiento o verificación.

¿Qué datos deben registrarse antes de enterrar un marcador ID?

En proyectos con identificación, conviene registrar el número del marcador, el tipo de servicio, la fecha de instalación, el tramo del recorrido, la referencia GPS o cartográfica, la profundidad, los puntos de referencia cercanos, las fotografías tomadas antes del relleno y las especificaciones de las válvulas o tuberías. Posteriormente, esta información puede vincularse al número de ID para que los técnicos confirmen el objeto enterrado exacto sin depender únicamente de la memoria o de los planos de obra.
