Lector RFID de 125 kHz para UID con salida RS232

La serie R31D es un lector de tarjetas RFID de 125 kHz equipado con un puerto serie estándar. Ofrece una distancia de lectura de hasta 80 mm, un diseño compacto y una transmisión de datos estable y fiable. Se utiliza ampliamente en sistemas y proyectos de identificación por radiofrecuencia, como la gestión automatizada de aparcamientos, la identificación de personal, los controladores de acceso y el control de acceso en áreas de producción.

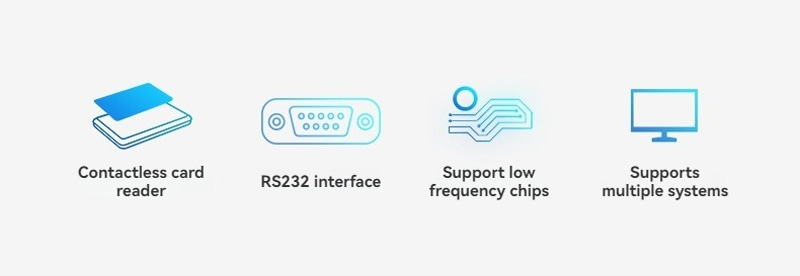

El R31D lee el UID de chips LF, como EM4200 y TK4100, y permite configurar el formato de salida del UID. Interfaz: RS232.

Lector RFID de 125 kHz para identificación UID LF

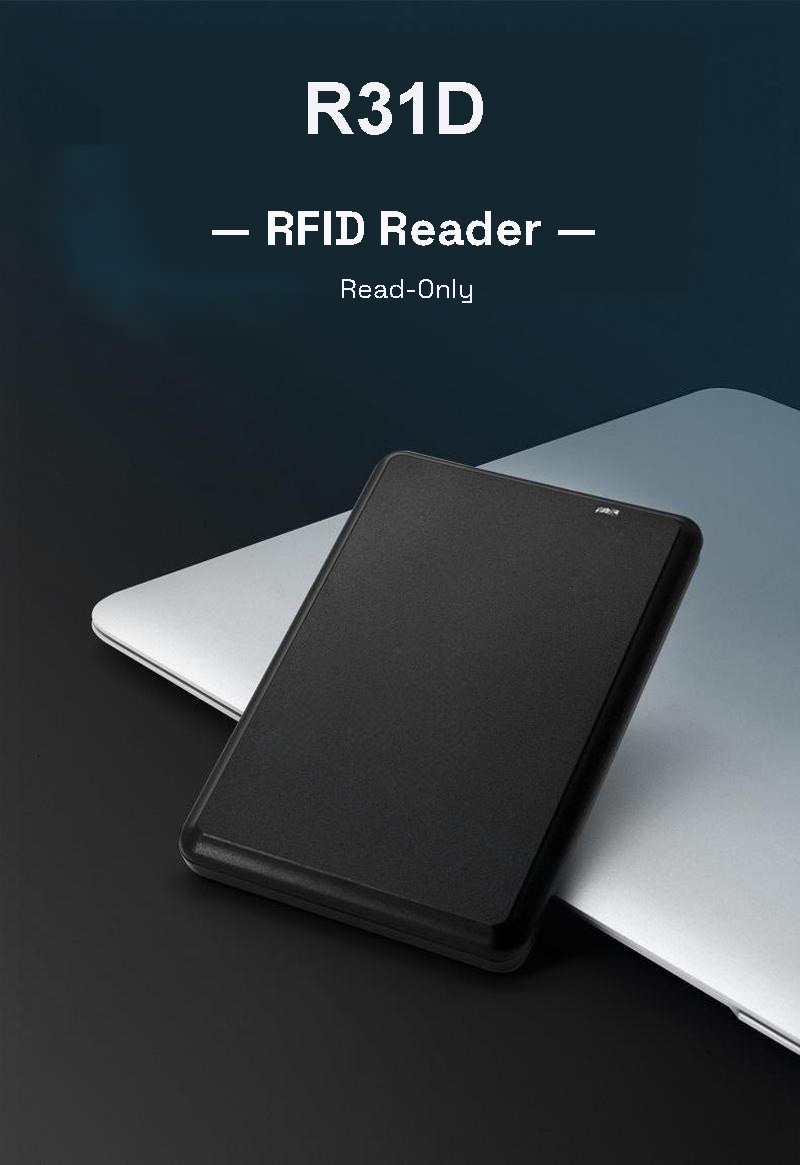

El SCIVAS R31D es un lector compacto de tarjetas RFID LF de 125 kHz, desarrollado para proyectos que requieren una captura fiable del UID en puestos de registro conectados a un ordenador, armarios de control de acceso, terminales de aparcamiento o estaciones de gestión de producción. Muchos compradores buscan un lector RFID USB de 125 kHz cuando necesitan un dispositivo pequeño conectado a un PC. El R31D está diseñado para ese mismo entorno operativo, aunque utiliza una conexión serie RS232 claramente definida. Lee el UID de las credenciales de baja frecuencia compatibles y envía los datos al sistema anfitrión para su comparación, registro o verificación de acceso. Cuando el proyecto requiera una salida USB nativa, SCIVAS puede ayudar a confirmar el modelo o método de conexión adecuado antes de la producción. Para otras soluciones de identificación de baja frecuencia, también puede consultar nuestra gama de lectores RFID LF.

Lectura estable del UID de credenciales de 125 kHz

El lector R31D funciona a 125 kHz y es compatible con tarjetas de baja frecuencia EM4200, TK4100, SMC4001 y modelos equivalentes. Es un dispositivo de solo lectura, por lo que resulta adecuado cuando el sistema únicamente necesita identificar el número de una tarjeta y no requiere grabar nuevos datos. El formato predeterminado proporciona el UID en decimal de 10 dígitos, aunque puede personalizarse para adaptarse a las reglas de procesamiento de diferentes programas anfitriones. Gracias a la compatibilidad con el protocolo ISO18000-2, un tiempo de lectura inferior a 200 ms y un intervalo inferior a 0,5 segundos, el lector permite realizar identificaciones repetitivas y obtener confirmaciones rápidas durante el uso diario.

Salida serie para sistemas basados en PC o controladores

El R31D utiliza una interfaz RS232 y una fuente de alimentación DC 5V, lo que proporciona a los integradores un método de comunicación sencillo y predecible. Puede conectarse directamente a un puerto serie o integrarse mediante un convertidor adecuado de serie a USB cuando el puesto de trabajo utiliza un ordenador con conexión USB. Por este motivo, puede emplearse en numerosos proyectos asociados a lectores RFID USB de 125 kHz, aunque la interfaz física del equipo sea RS232. Durante la puesta en marcha, el técnico puede abrir un programa de depuración serie, acercar una tarjeta compatible y comprobar si el UID se recibe correctamente. El lector admite entornos habituales, incluidos WinXP, WinCE, Windows 7, Windows 10, Windows 11, Linux y sistemas anfitriones Android.

Carcasa compacta para sobremesa, armarios y equipos

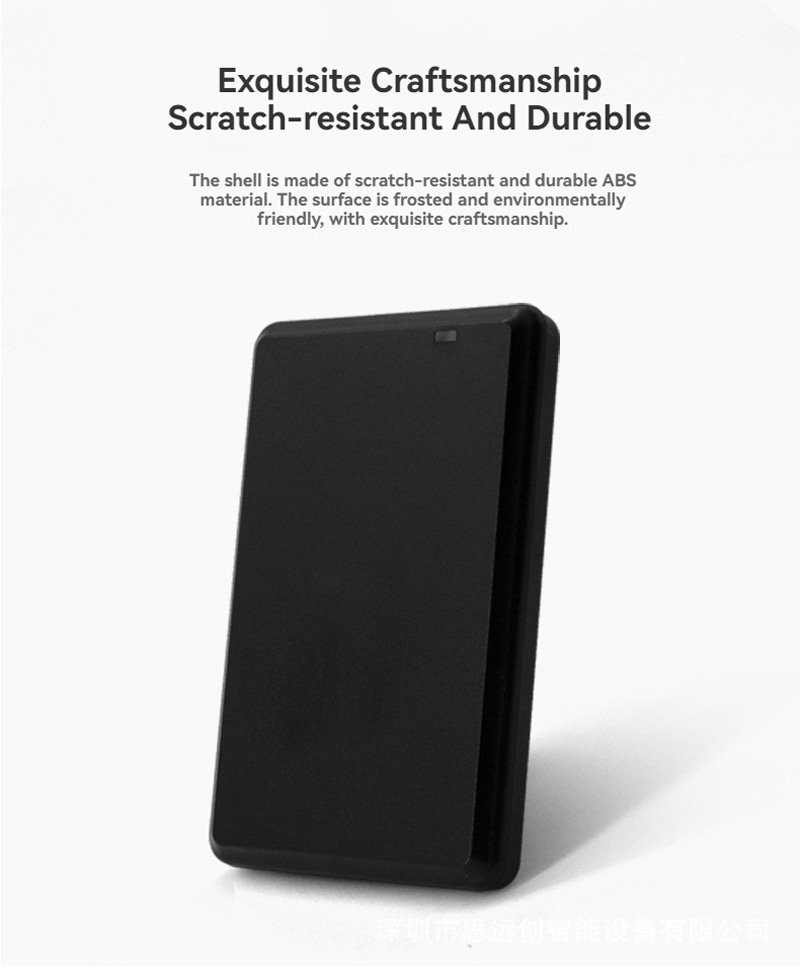

La carcasa negra de ABS mide 104 × 68 × 10 mm y pesa aproximadamente 155 g, por lo que puede instalarse fácilmente sobre una mesa, dentro de la envolvente de un equipo o cerca de un panel local de control de acceso. El cable suministrado mide aproximadamente 1400 mm y ofrece una longitud adecuada para numerosas instalaciones en armarios, mostradores y terminales. El LED bicolor y el zumbador permiten al operador conocer el estado del dispositivo sin tener que consultar constantemente el software. El LED rojo indica el modo de espera, el verde confirma una lectura correcta y el zumbador proporciona una señal acústica después de presentar una tarjeta válida.

Aplicaciones y credenciales compatibles

Este lector de tarjetas RFID de 125 kHz puede utilizarse en identificación de personal, registro para control de acceso, gestión automatizada de aparcamientos, control de presencia, sistemas de taquillas, autorización en líneas de producción y otros proyectos de identificación RFID en los que sea suficiente leer el UID de una tarjeta de baja frecuencia. Cuando un proyecto utiliza credenciales con diferentes formatos físicos, el lector puede combinarse con tarjetas RFID, tarjetas rígidas, tarjetas de proximidad o determinados llaveros, siempre que se confirme previamente la compatibilidad del chip. La distancia operativa de 0 a 80 mm depende de la tarjeta, la posición de instalación y las condiciones del entorno. Para obtener un rendimiento estable, se recomienda no instalar el lector directamente sobre metal ni cerca de objetos magnéticos, ya que pueden reducir el campo de radiofrecuencia efectivo y provocar lecturas irregulares.

Recomendaciones de compra para integradores y distribuidores

Para un integrador de sistemas, la principal ventaja de este lector es la entrega predecible de los datos UID sin añadir funciones innecesarias. Resulta adecuado cuando una base de datos, un controlador de acceso o un programa de aparcamiento ya existente solo necesita recibir el número de la tarjeta y no requiere funciones de escritura. Para los distribuidores, también ofrece una propuesta de producto clara: dimensiones compactas, compatibilidad con credenciales LF, salida RS232, indicaciones visuales y acústicas y pruebas sencillas desde un PC. Estas características facilitan su especificación para proyectos de sustitución, pequeñas actualizaciones de control de acceso y equipos OEM que necesitan un lector fiable de tarjetas de proximidad de 125 kHz.

Soporte de fábrica para la integración del sistema

Como fabricante de productos RFID, SCIVAS presta especial atención a los requisitos reales de implementación, además de suministrar el dispositivo. Antes de confirmar un pedido, nuestro equipo puede ayudar a comprobar el tipo de chip necesario, el formato de salida del UID, la disposición del cable, la distancia de lectura prevista y el método de comunicación con el sistema anfitrión. Este servicio resulta especialmente útil para distribuidores, instaladores de control de acceso, desarrolladores de software y fabricantes de equipos que necesitan integrar un lector RFID de baja frecuencia sin rediseñar todo el sistema de control. Cuando un proyecto incluya varios dispositivos de identificación, nuestra categoría de lectores RFID permite comparar opciones LF, HF, de doble frecuencia, portátiles y UHF para diferentes niveles del sistema.

Preguntas frecuentes

P1: ¿El R31D es un lector USB nativo o un lector RS232?

R1: El R31D es un lector serie RS232, no un lector USB HID nativo. No obstante, puede responder a las necesidades de muchos proyectos que buscan un lector RFID USB de 125 kHz, ya que suele utilizarse en puestos de trabajo con PC mediante un convertidor de serie a USB. Si el software requiere una salida USB directa que funcione como un teclado, debe confirmarse este requisito antes de elegir el modelo.

P2: ¿Qué tarjetas de 125 kHz puede identificar este lector?

R2: El lector está diseñado para credenciales RFID LF de 125 kHz, como EM4200, TK4100, SMC4001 y tarjetas compatibles. En proyectos reales, la compatibilidad debe comprobarse según el tipo de chip, el formato del UID y los requisitos del software anfitrión. Enviar tarjetas de muestra o las especificaciones de las credenciales existentes antes de un pedido al por mayor ayuda a reducir los riesgos de integración.

P3: ¿Puede personalizarse el formato de salida del UID?

R3: Sí. El formato estándar proporciona los datos UID en decimal de 10 dígitos, pero puede personalizarse de acuerdo con el software receptor. Esta opción resulta útil cuando una plataforma de control de acceso, un sistema de aparcamiento o una base de datos local ya utiliza una estructura fija para los números de tarjeta y no puede modificar fácilmente sus reglas de procesamiento.

P4: ¿Qué distancia de lectura puede esperarse durante el uso diario?

R4: La distancia operativa habitual es de 0 a 80 mm, aunque el alcance real depende de la antena y el chip de la tarjeta, la superficie de instalación y las interferencias cercanas. Para conseguir una lectura estable, coloque la tarjeta en posición plana sobre el área del lector y evite placas metálicas, objetos magnéticos o fuentes intensas de interferencias eléctricas alrededor del punto de instalación.

P5: ¿Este modelo puede escribir datos en las tarjetas?

R5: No. El R31D es un lector RFID LF de solo lectura. Su función es recoger el UID de la tarjeta y enviarlo al sistema anfitrión mediante RS232. Si el proyecto requiere emitir tarjetas, escribir sectores, aplicar cifrado o modificar datos, debe seleccionarse un modelo lector-grabador en lugar de este dispositivo dedicado exclusivamente a la lectura del UID.

P6: ¿Cómo se puede probar el lector durante la instalación?

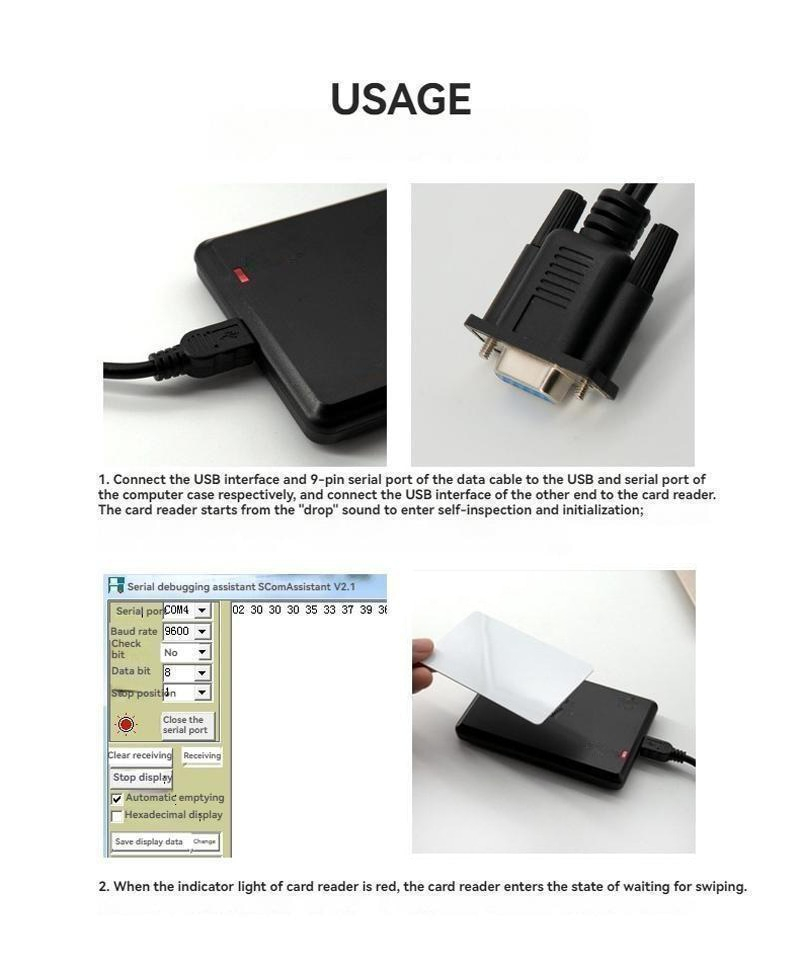

R6: Conecte el lector al sistema anfitrión mediante el cableado serie correcto, aliméntelo con DC 5V y abra una herramienta de depuración serie o su propia aplicación. Después del aviso acústico de autocomprobación, el LED permanece rojo en modo de espera. Al presentar una tarjeta válida de 125 kHz, una lectura correcta cambia el LED a verde y genera la salida del UID.

P7: ¿Para qué proyectos es adecuado este lector de 125 kHz?

R7: Es adecuado para el registro de usuarios en sistemas de control de acceso, identificación de personal, gestión automatizada de aparcamientos, control de presencia, acceso a armarios, gestión de taquillas y autorización en líneas de producción. Está especialmente indicado para proyectos que ya utilizan credenciales de baja frecuencia y solo necesitan una lectura estable del UID, comunicación serie sencilla y confirmación mediante LED o zumbador.
