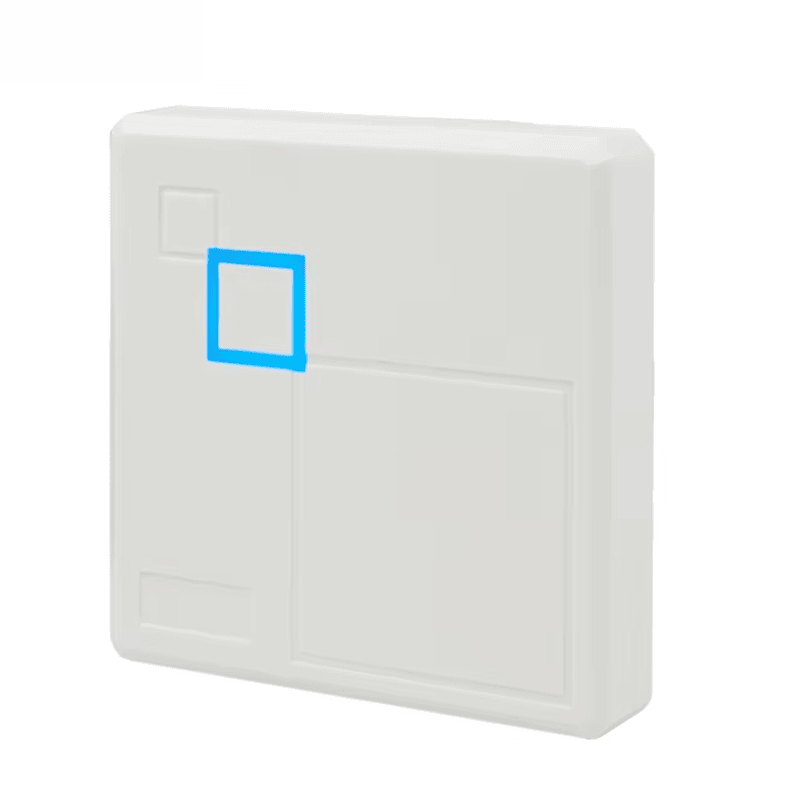

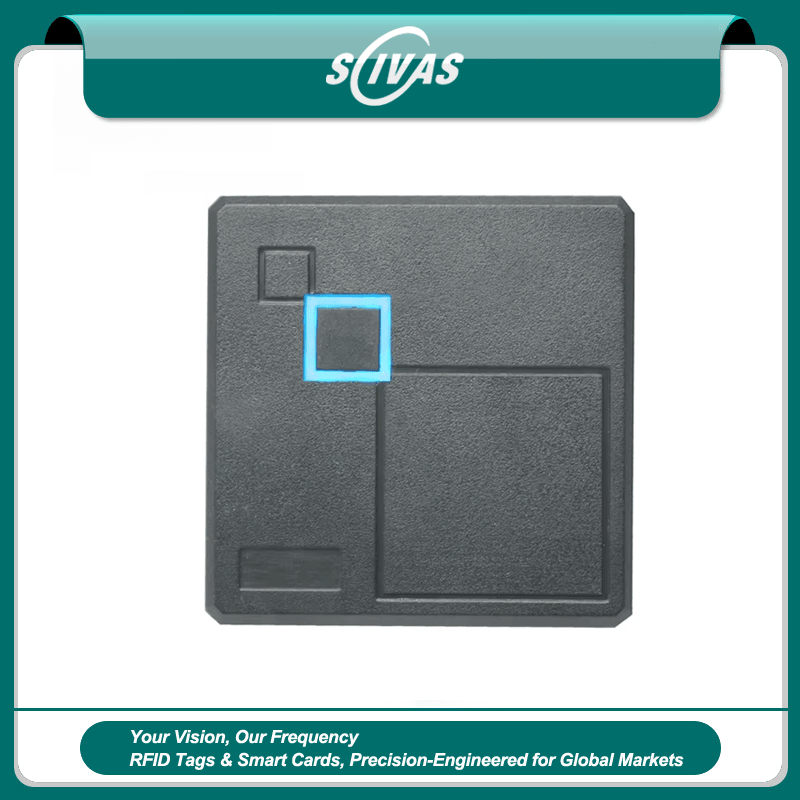

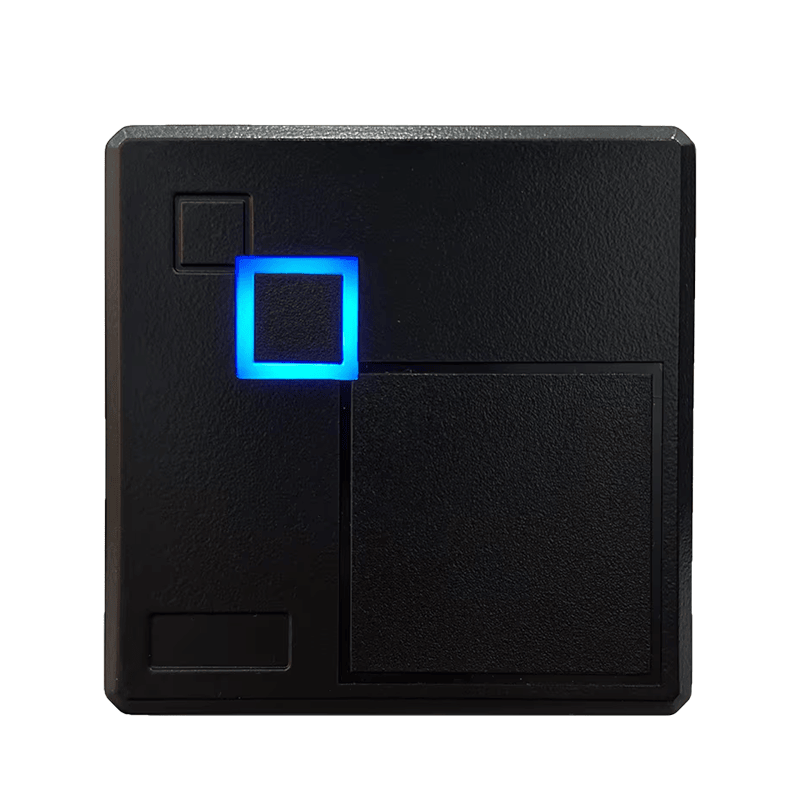

Lector NFC RFID sin contacto para control de acceso
- 1 unidad
- 102-2634
- Negro / Blanco
- ABS
- 86x86x18mm
Lector NFC RFID sin contacto con Wiegand 26/34 y RS232, alimentación de 9–16 V CC y carcasa ABS para sistemas de control de acceso.

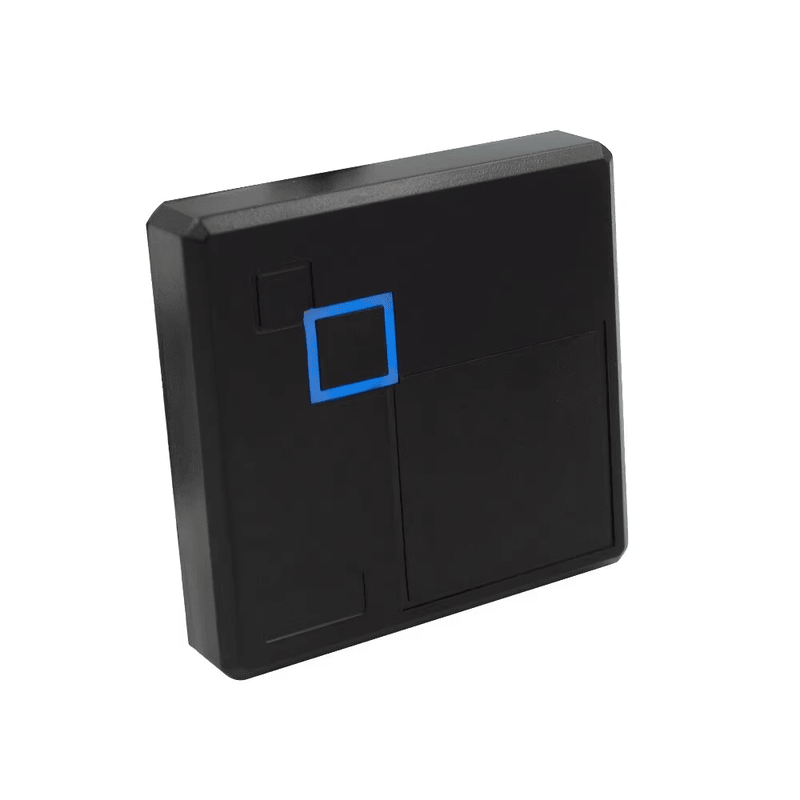

Lector NFC RFID sin contacto para accesos seguros
Este lector NFC RFID sin contacto está diseñado para sistemas de control de acceso que necesitan identificación estable, instalación compacta y conexión flexible con el controlador. Admite credenciales de 125 kHz y 13,56 MHz, por lo que resulta adecuado para proyectos con tarjetas EM-ID, S50, S70, MF y otros formatos compatibles. Para instaladores, distribuidores e integradores que comparan distintos lectores RFID para control de acceso, ofrece una solución mural para oficinas, edificios residenciales, entradas comerciales y zonas interiores restringidas.
El equipo incorpora salidas Wiegand 26, Wiegand 34 y RS232 para facilitar la integración con controladores y terminales de gestión. Su carcasa de ABS, bajo consumo y formato de 86 × 86 × 18 mm permiten utilizarlo en instalaciones nuevas o como sustitución de lectores existentes. Puede reconocer tarjetas RFID compatibles a corta distancia, agilizando el acceso diario y simplificando el mantenimiento.

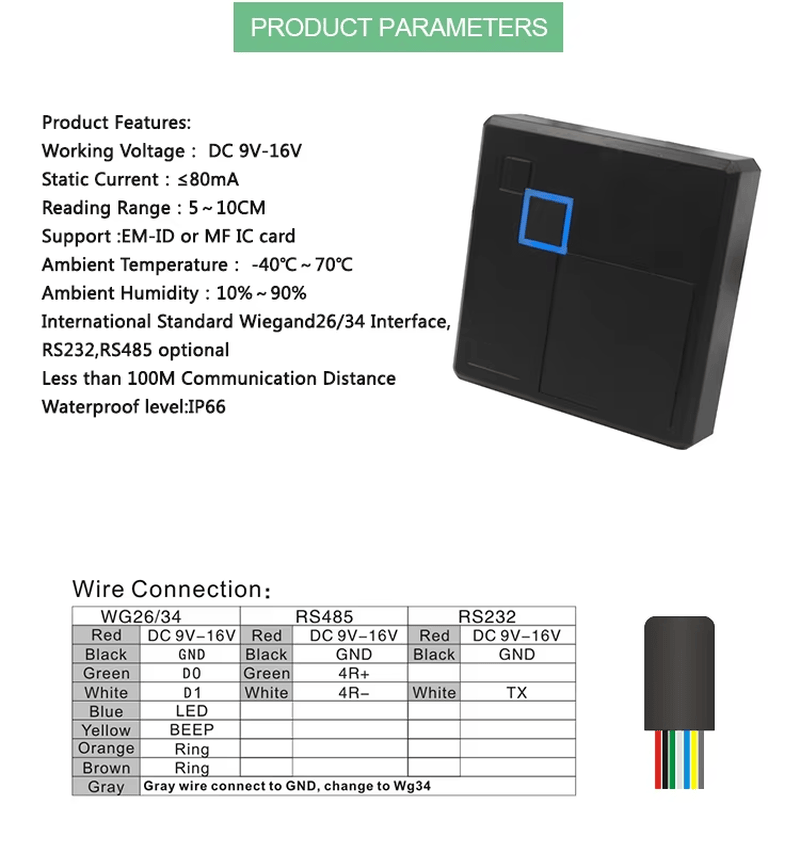

Especificaciones principales
Rendimiento eléctrico y de lectura
Tensión de trabajo: 9–12 V CC
Corriente: 50 mA de media y 100 mA de pico
Frecuencia: 125 kHz–13,56 MHz
Interfaz de comunicación: Wiegand 26, Wiegand 34 y RS232
Entorno de trabajo: temperatura de -20 °C a 65 °C y humedad del 0 al 95 %

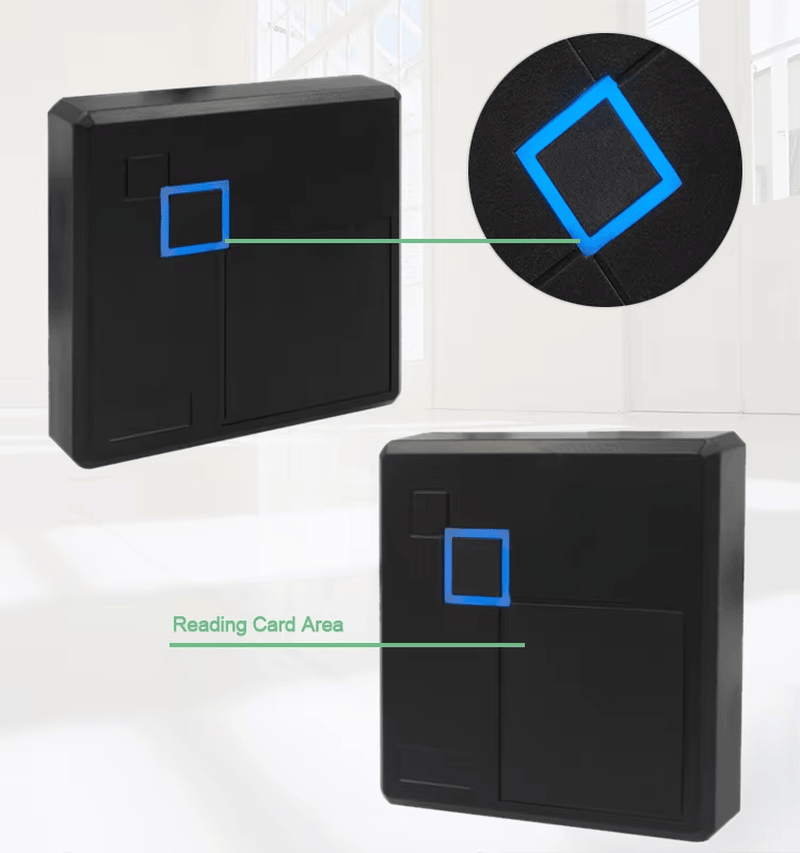

Distancia de lectura de tarjeta RFID: 1–5 cm
Cable de conexión: par trenzado apantallado de 8 conductores, máximo 100 m
Dimensiones: 86 × 86 × 18 mm
Material de la carcasa: ABS
Parámetros del modelo
Nombre del modelo: lector de tarjetas para control de acceso
Color: negro o blanco
Alimentación: 9–16 V CC
Corriente: ≤100 mA
Temperatura ambiente: de -25 °C a 75 °C
Alcance de lectura: 5–15 cm
Formato de salida: Wiegand 26 o 34 y RS232
Tipos de tarjeta: EM-ID, S50, S70 y MF
Distancia de comunicación Wiegand: ≤100 m
También puede formar parte de instalaciones donde se administren tarjetas IC con contacto y credenciales sin contacto dentro de una misma plataforma. Este dispositivo se utiliza exclusivamente para la lectura RFID/NFC sin contacto.
Guía de instalación
Método de montaje
Utilice un destornillador de estrella para aflojar el tornillo situado entre el panel frontal y la placa base. Después, fije la placa a la pared con tacos de plástico y tornillos. El diseño compacto facilita la instalación en proyectos nuevos y la sustitución de lectores.

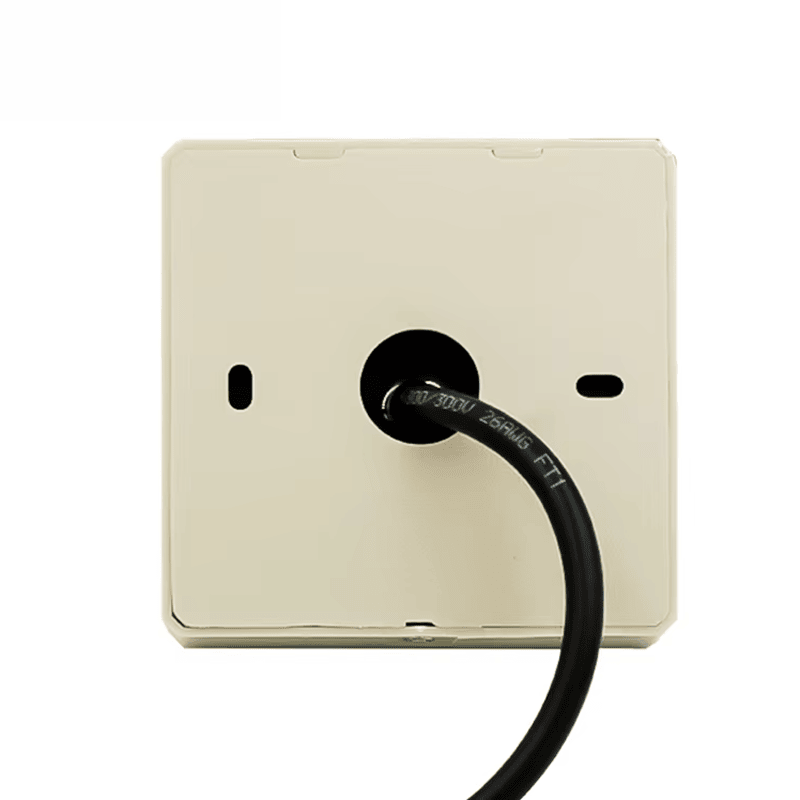

Conexión de cables
Rojo: CC 5–16 V
Negro: GND
Azul: D1
Blanco: D0
Marrón: BEEP

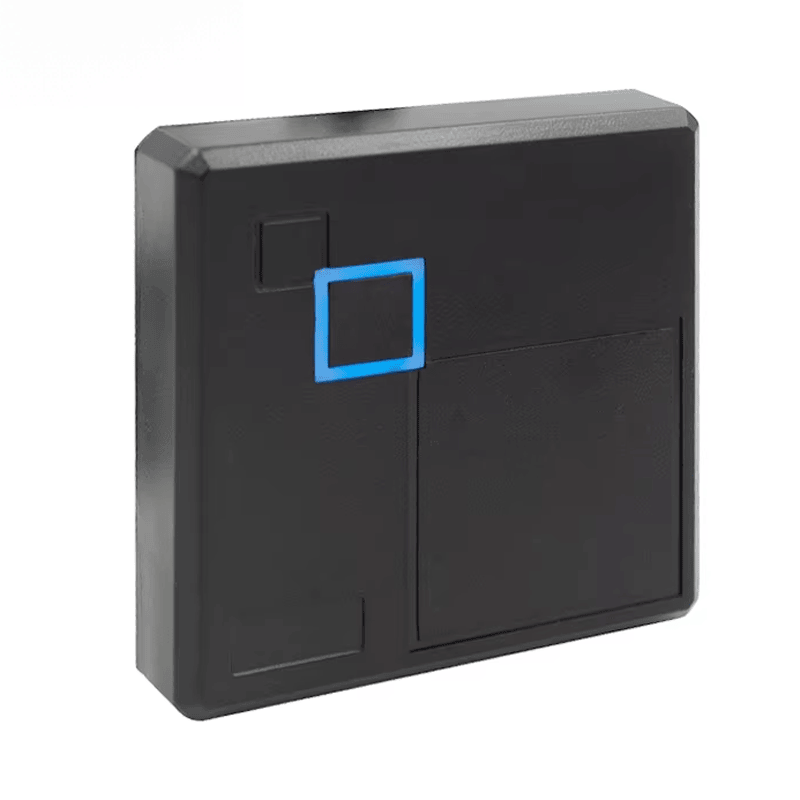

Verde: LED
Amarillo: alarma
Indicaciones de instalación
1. Compruebe la tensión antes del cableado y diferencie correctamente los polos positivo y negativo de la alimentación.
2. Si utiliza una fuente externa, asegúrese de que el lector y la caja del controlador compartan la misma conexión GND.
3. Si la distancia entre el lector y el controlador supera los 50 m, utilice un cable de alimentación con sección suficiente o varios conductores de red en paralelo para reducir pérdidas de señal y tensión.
Lector NFC RFID Wiegand para control de acceso
Este lector mural combina lectura sin contacto de 125 kHz y 13,56 MHz con salidas Wiegand 26/34 y RS232. Funciona con alimentación de 9–16 V CC, integra una carcasa ABS y está orientado a proyectos de identificación y apertura controlada de puertas.
Al presentar una tarjeta compatible, el lector transmite los datos mediante la interfaz seleccionada para que el sistema realice la validación. Esta arquitectura puede utilizarse en recepciones, oficinas, comunidades residenciales, locales comerciales y áreas de personal.
Ventajas para integradores
Compatibilidad con credenciales EM-ID, S50, S70 y MF de baja o alta frecuencia.
Salidas Wiegand 26, Wiegand 34 y RS232 para diferentes controladores.
Formato mural de 86 × 86 × 18 mm, disponible en negro o blanco.
Comunicación Wiegand de hasta 100 m con cableado adecuado.
Selección y compatibilidad
Antes de solicitar una muestra o presupuesto, confirme la frecuencia y el tipo exacto de tarjeta, el formato Wiegand, la necesidad de RS232, la tensión disponible, la distancia hasta el controlador, el color y las condiciones ambientales. La compatibilidad debe verificarse con la credencial y el controlador reales.
Preguntas frecuentes
¿Qué tarjetas puede leer?
Admite credenciales compatibles de 125 kHz y 13,56 MHz, incluidas EM-ID, S50, S70 y MF.
¿Qué interfaces incorpora?
Dispone de Wiegand 26, Wiegand 34 y RS232.
¿Cuál es la tensión de alimentación?
Los parámetros del modelo indican 9–16 V CC; la sección eléctrica especifica 9–12 V CC como tensión de trabajo.
¿Puede instalarse lejos del controlador?
La comunicación Wiegand admite hasta 100 m. Por encima de 50 m debe utilizarse un cable adecuado.
¿Es apto para exteriores?
No se indica un grado IP, por lo que debe protegerse según las condiciones reales de instalación.
¿Lee tarjetas IC con contacto?
No. Este modelo lee credenciales RFID/NFC sin contacto.
¿Qué debe confirmarse antes del pedido?
Frecuencia, tarjeta, salida, tensión, cableado, color, entorno, cantidad y controlador.
Solicite una recomendación para su proyecto
Para seleccionar la configuración adecuada, facilite el tipo de credencial, frecuencia, controlador, salida, tensión, distancia de instalación, color y cantidad. Cuando la compatibilidad sea crítica, se recomienda validar una muestra con las tarjetas y el sistema reales.
